WS2811F

WS2811 on 3 väljundkanalit LED -draiveri vooluringi jaoks. Selle sisemine sisaldab intelligentset digitaalse pordi andmeriivat ja signaali ümberkujundamise amplifikatsiooniaja ahelat. Hõlmab ka täpset sisemist ostsillaatorit ja 12 V -pingeprogrammeeritavat konstantset voolu väljundit. Toiteallika pulsatsiooni vähendamise eesmärgil on funktsioonil - suunatud 3 väljundkanalit.

IC Kasutage ühte NZR -i siderežiimi. Pärast kiibi võimsust - lähtestamisel võtab DIN -port andmeid kontrollerist, kogub esimene IC esialgsed 24 -bitised andmed, mis saadetakse seejärel sisemisse andmeriski, muud andmed, mis ümber kujunevad sisemise signaali ümberkujundamise amplifikatsiooni vooluringi abil, mis saadetakse järgmisele kaskaadile IC kaudu DO -pordi kaudu. Pärast iga kiibi edastamist signaal 24 -bitise vähendamiseks. IC võtke kasutusele automaatne ümberkujundamise edastamise tehnoloogia, muutes kiibide kaskaadi numbri signaali edastamise piiratud, sõltub ainult signaali edastamise kiirusest.

IC andmerikk sõltub saadud 24 -bitise andmest, mis annab erineva töösuhte signaali Out, Outg, Outb Pordi juures. Kõik kiibi sünkroonsed saadavad vastuvõetud andmed igasse segmendisse, kui DIN -port sisestab lähtestamise signaali. Pärast lähtestamise signaali lõppu saab see uuesti uusi andmeid. Enne uue lähtestamissignaali saamist ei muutu Out -out, Outg, Outg, Outb Port. IC saatis PWM -i andmed, mis said õigesti Outg, Outg, Outb Pordi, pärast madala pinge lähtestamise signaali saamist, kui aeg säilitab üle 280 μs.

Pakume kahte paketi SOP8 ja MSOP8.

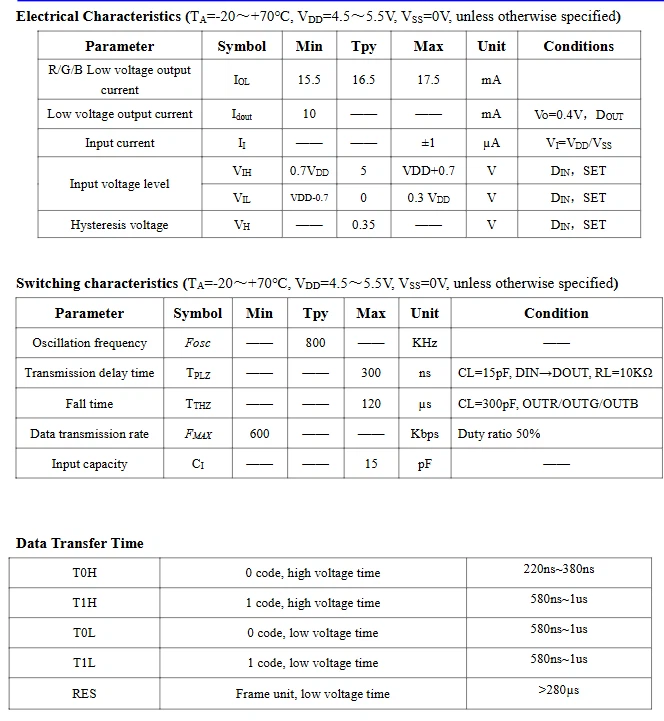

Funktsioon

• Väljundpordi tihendamine 20V.
• Ehitatud - pinges - regulaatori torus, ainult takistus, mis on vajalik IC VDD -jalgade lisamiseks, kui see on 24 V toiteallikas.
• 256 hall - skaala reguleeritav ja skaneerimise sagedus on rohkem kui 2kHz.
• Sisseehitatud signaali ümberkujundava vooluringi tagamiseks, et lainekuju moonutused ei akuneeru pärast laine ümberkujunemist järgmisele draiverile
• Ehitatud - elektrifunktsioonis lähtestamisahela ja toite - alla lähtestamisahela.
• Kaskaadne pordi ülekandesignaal ühe rea kaupa.
• Mis tahes kahe punkti kaugus, mis on alla 5 meetri ülekandesignaal, ilma et vooluahel oleks suurenenud.
• Kui värskendussagedus on 30 kaadrit sekundis, on kaskaadi number vähemalt 1024 pikslit.
• Saatke andmeid kiirusega 800 kbps.

Rakendused

• LED -värviline dekoratiivne valgustus, näiteks LED -nöör, LED -riba, LED -moodul jne.
• Sise-/välistingimustes LED -video või ebaregulaarne ekraan.
• LED tarbeelektroonika.
