Kirjeldus

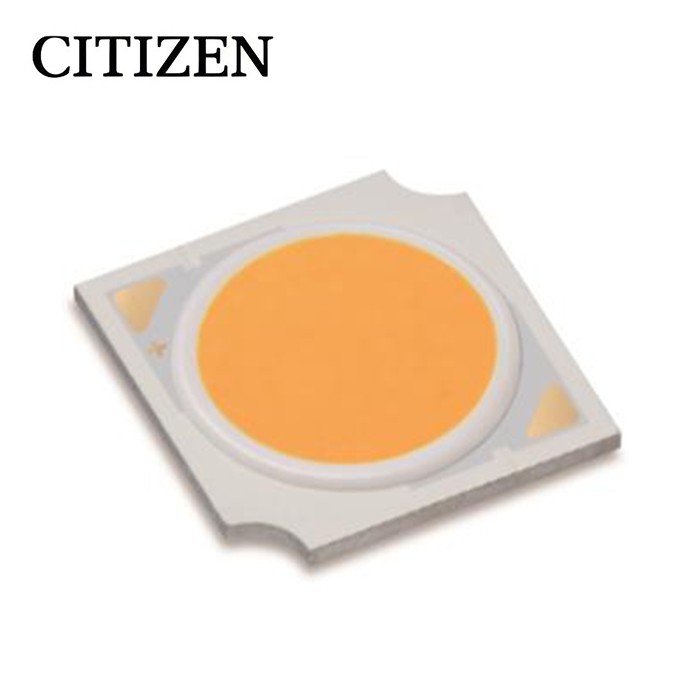

CITILED Vivid Series Brilliant Type CLU028-1204C4
CITIZEN ELECTRONICS on esimene COB tootja. Meie paljude aastate arenenud teadmised ja pakkimistehnoloogia on meie toodete suurepärase töökindluse ja kõrge kvaliteediga. CITILED COB seeria hõlmab laia valikut valgusvoogu alates 10 W hõõglambist kuni 500 W elavhõbedalambini üldvalgustuse allikates. LED-paketi elementide paigutus on võimeline valgust efektiivsemalt kasutama ja suurema jõudlusega.
CITILED COB seeria uuel versioonil õnnestub soojustakistust oluliselt vähendada. Uus versioon loob rohkem võimalusi, et sobitada valgusti toodete disaini (nt kõrge jõudlus , kulutõhus , suurem valendikutihedus , suurem lubatud maksimaalne kui ). Kontuur ja LES-i suurus on samad, kuna saadaval on versioon 1. 3-step MacAdam ellipse värvimääratlus Tj{5}}C juures.
Omadused
・Mehaanilised mõõtmed: 13,5 × 13,5 × 1,4 (mm)
・Paki struktuur: Alumiiniumist aluskiip pardal
· Võrdluskoost: M3 kruvi, pistik
・Nominaalne CCT: 2700K, 3000K, 3500K, 4000K, 5000K
・Kromaatilisuse vahemik: 3-astmeline MacAdam Ellipse
・Soojustakistus: 0,91C/W
・Ajami maksimaalne vool: 720mA
· RoHS-iga ühilduv
・Parem stantside paigutus optika jaoks
・ Lai valgusvoo valik ja kõrge efektiivsus
・Parem valendikutihedus võrreldes eelmise versiooniga
・UL tunnustatud komponent (E358566)
2-1. Elektrooptilised märgidtics
|
Tootekood |
Nominaalne CCT |
Edasi Praegune ( mA ) |
Pinge ( V ) |
Valgusvoog (lm) |
Tõhusus (lm/W) |
Termiline Vastupidavus Rj-c ( C/W ) |
⊿C*ab (Viide) |
|||||
|
Tj=85C |
Tc=25C* |
|||||||||||
|
Min. |
Tüüp. |
Max |
Min. |
Tüüp. |
Tüüp. |
Tüüp. |
Ave. |
|||||
|
CLU028-1204C4-27BV1N3 |
2700K |
360 |
31.2 |
34.6 |
37.5 |
881 |
1,001 |
1,102 |
80 |
0.91 |
3.2 |
|
|
CLU028-1204C4-30BV1N3 |
3000K |
360 |
31.2 |
34.6 |
37.5 |
928 |
1,056 |
1,162 |
85 |
0.91 |
||
|
CLU028-1204C4-35BV1N3 |
3500K |
360 |
31.2 |
34.6 |
37.5 |
978 |
1,112 |
1,225 |
89 |
0.91 |
||
|
CLU028-1204C4-40BV1N3 |
4000K |
360 |
31.2 |
34.6 |
37.5 |
1,013 |
1,151 |
1,267 |
92 |
0.91 |
||
|
CLU028-1204C4-50BV1N3 |
5000K |
360 |
31.2 |
34.6 |
37.5 |
1,037 |
1,179 |
1,298 |
95 |
0.91 |
||
2-2. Absoluutne maksimaalne Rtingid
|
Parameeter |
Sümbol |
Hinnang |
|
Sisendvõimsus (W) |
Pi |
30.2 |
|
Edasivoolu vool (mA) |
Kui |
720 |
|
Pöördvool (mA) |
Ir |
1 |
|
Töötemperatuur (C) |
Üles |
-40 ~ +100 |
|
Säilitustemperatuur (C) |
Tst |
-40 ~ +100 |
|
Korpuse temperatuur (C) |
Tc |
105 |
|
Ühenduse temperatuur (C) |
Tj |
140 |

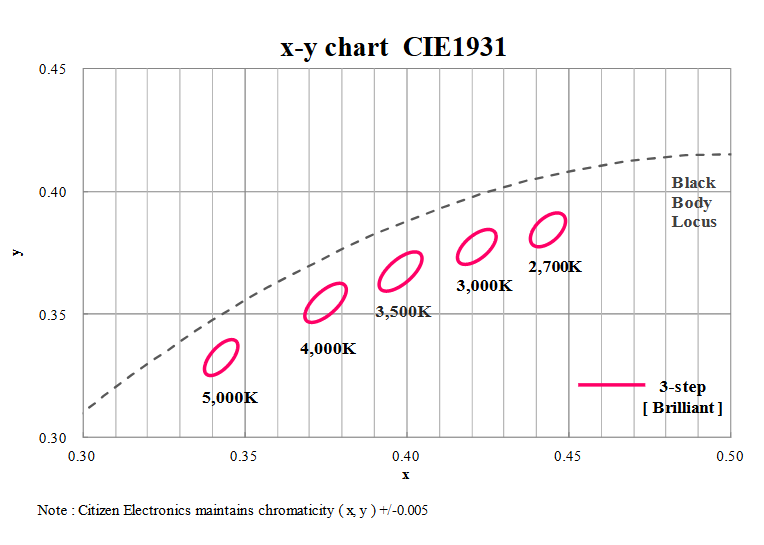

2-3. Kromaatilisus Characteristics
|
Värvipiirkond |
Nominaalne CCT |
Keskus Punkt ( x, y ) |
Ovaalne parameeter |
||
|
Peatelg a |
Väike telg b |
Ellips Pöörlemisnurk θ |
|||
|
3-astmeline MacAdami ellips |
2,700K |
( 0.4436 , 0.3843 ) |
0.00774 |
0.00411 |
57.28 |
|
3,000K |
( 0.4216 , 0.3773 ) |
0.00834 |
0.00408 |
53.17 |
|
|
3,500K |
( 0.3980 , 0.3673 ) |
0.00951 |
0.00417 |
52.97 |
|
|
4,000K |
( 0.3749 , 0.3545 ) |
0.00939 |
0.00402 |
54.00 |
|
|
5,000K |
( 0.3427 , 0.3322 ) |
0.00822 |
0.00354 |
59.62 |
|
