CLU03Q-1206E1

CITILED Standard COB-seeria versioon 9, tüüp-Y

Küsi pakkumist Räägime nüüd

Lae

Kirjeldus

CITILED Standard COB-seeria versioon 9, tüüp-Y, Ra90 min. Allpool BBL ModelCLU03Q-1206E1

CITIZEN ELECTRONICS on COB-tüüpi valgustite LED-paketi valmistamise pioneer.
Paljude aastate teadmiste, kogemuste ja täiustatud pakkimistehnoloogia abil jätkame turul kõrgeima kvaliteediga ja usaldusväärsemate toodete tootmist.
Uues Type{0}}Y-seerias rakendati uuenduslikku fosforitehnoloogiat, mis saavutas tavapäraste toodetega võrreldes revolutsiooniliselt parema valgusefektiivsuse, ilma et oleks ohverdatud kõrget värviedastust.
Tüüp-Y kasutab ühist platvormi Citizeni uusima standardse COB-seeria versiooniga 9 ning pakub kvaliteetset-valgustust tööstusharu-standardse pakendikontuuri ja LES-suurusega.
Meie erivalgustid pakuvad täiustatud valgustuskeskkonda nii äri- kui ka eluruumide jaoks.

Omadused
・Mehaanilised mõõtmed: 19 × 19 × 1,4 (mm)
・Paki struktuur: Alumiiniumist aluskiip pardal
· Võrdluskoost: M3 kruvi, pistik
・CRI (Ra): 90 min.
・Nominaalne CCT: 2700K, 3000K, 3500K (alla BBL-i)
・Kromaatilisuse vahemik: 3-astmeline ellips. 2-astmeline ellips.
・Soojustakistus: 0,61C/W
・Ajami maksimaalne vool: 960mA
・UL tunnustatud komponent (E358566)
· RoHS-iga ühilduv
・Parem stantside paigutus optika jaoks
・ Lai valgusvoo valik ja kõrge efektiivsus
・Parem valendikutihedus võrreldes eelmise versiooniga

2-1. Elektrooptiline tegelaneistika

Tootekood	Nominaalne CCT	CRI		Valgusvoog (lm)			Tõhusus (lm/W)	Edasi Praegune ( mA )	Edasivoolu pinge ( V )			Termiline Vastupidavus Rj-c ( C/W )
		Ra	R9	Tj85C		Tc25C*	Tõhusus (lm/W)		Edasivoolu pinge ( V )
		Min.	Min.	Min.	Tüüp.	Tüüp.	Tüüp.		Min.	Tüüp.	Max
CLU03Q-1206E1-272H6Y2	2700K	90	50	2,347	2,668	2,877	146	540	31.4	33.8	36.2	0.61
CLU03Q-1206E1-302H6Y3	3000K	90	50	2,489	2,829	3,051	155	540	31.4	33.8	36.2	0.61
CLU03Q-1206E1-353H6Y4	3500K	90	50	2,668	3,032	3,270	166	540	31.4	33.8	36.2	0.61

2-2. Absoluutne maksimum Rtingid

Parameeter	Sümbol	Hinnang
Sisendvõimsus (W)	Pi	38.5
Edasivoolu vool (mA)	Kui	960
Pöördvool (mA)	Ir	1
Töötemperatuur (C)	Üles	-40 ~ +100
Säilitustemperatuur (C)	Tst	-40 ~ +100
Korpuse temperatuur (C)	Tc	105
Ühenduse temperatuur (C)	Tj	120

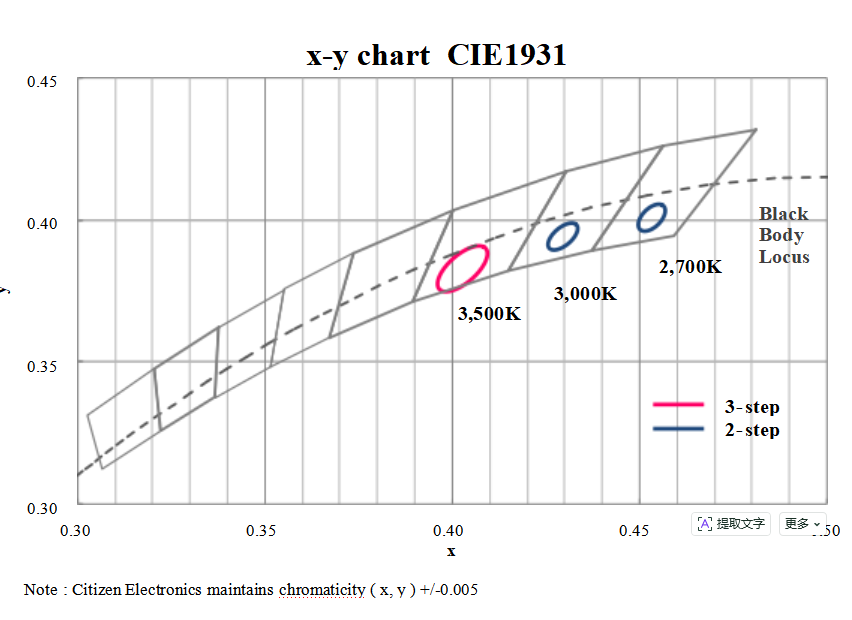

2-3. Kromaatilisus Characteristics

Värvipiirkond	Nominaalne CCT	Keskpunkt ( x, y )	Ovaalne parameeter
			Suurtelg a		Väike telg b		Ellips Pöörlemisnurk θ
			3-samm	2-samm	3-samm	2-samm	Ellips Pöörlemisnurk θ
3-astmeline ellips 2-astmeline ellips	2,700K	( 0.4533 , 0.4007 )	-	0.00516	-	0.00274	57.28
	3,000K	( 0.4295 , 0.3940 )	-	0.00556	-	0.00272	53.17
	3,500K	( 0.4028 , 0.3828 )	0.00951	-	0.00417	-	52.97
